高速铁路无砟轨道隐蔽病害脱空冲击回波法检测方案

（1）背景

轨道板是指结构型式为板体的，用以支承和固定钢轨的，将列车通过钢轨传递的载荷分布给板下基底的新型轨下部件。轨道板离缝与路基填料、列车荷载、施工控制以及运营环境等因素密切相关且长期暴露于自然环境中,受列车荷载冲击、温度循环以及水的侵害等作用,砂浆层与轨道板间易产生离缝,同时长期巨大的荷载会导致轨道板和底座板逐步劣化，导致行车稳定受到影响。

高铁轨道板、底座板脱空及缺陷将导致承载力过低、道床板破裂、支撑层破裂、道床板挠曲变形、层间空隙，道床板破裂。为此综合检测评定轨道系统损伤以及进行有效的维修工作尤为重要。

（2）检测依据

1、《铁路混凝土工程施工质量验收标准》（TB 10424-2019）;

2、《高速铁路轨道工程施工质量验收标准》（TB 10754-2018）;

3、《冲击回波法检测混凝土缺陷技术规程》（JGJ/T 411-2017）;

4、《混凝土结构现场检测技术标准》(GB/T 50784-2013)；

5、《冲击弹性波法检测混凝土内部缺陷》（T/CECS 925－2021）。

（3）测试原理

冲击回波法：通过冲击方式产生瞬态冲击弹性波并接收冲击弹性波信号，通过分析冲击弹性波及回波的波速、波形和制品频率等参数的变化，判断混凝土结构的厚度或内部缺陷的方法。

当被测对象存在缺陷或离缝时，冲击弹性波信号会产生反射，通过对信号的提取及分析，最终可确定缺陷面积及位置。

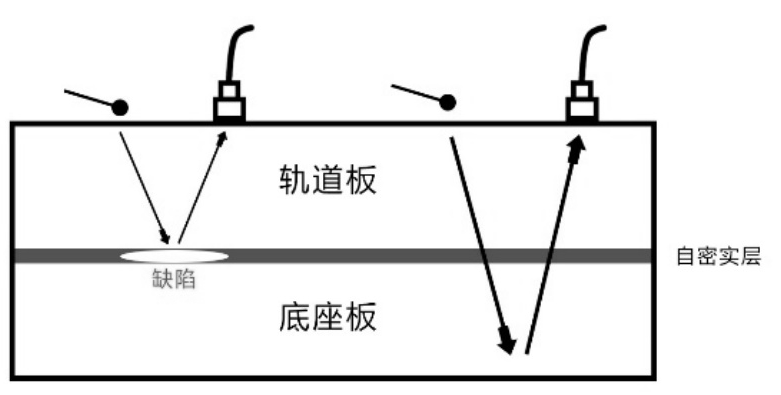

检测原理示意图

（4）工程案例
