双面叠合剪力墙空腔及后浇混凝土质量检测技术方案

（1）背景

双面叠合剪力墙凭借预制化生产、装配化施工的优势，大幅提升施工效率，有效缩短工期，在建筑行业得到广泛应用。然而，在其施工与使用过程中，双面叠合剪力墙的空腔及后浇混凝土部分容易出现质量问题，开展这部分的质量检测具有显著的必要性。从施工工艺角度分析，双面叠合剪力墙在生产与安装环节较为复杂。在预制构件生产时，若模具拼接不严密，会导致浇筑混凝土时出现漏浆现象，进而在墙体空腔内形成空洞或蜂窝麻面。在施工现场进行后浇混凝土作业时，因振捣不到位，无法使混凝土充分填充空腔，造成局部不密实。这些质量缺陷会降低墙体的承载能力与抗震性能，因此，施工阶段的检测能够及时发现问题，避免将隐患带入下一道工序。

从建筑结构安全层面来看，双面叠合剪力墙作为建筑的主要受力构件，其质量直接关系到建筑结构的稳定性。若墙体空腔内存在大量空洞或后浇混凝土不密实，在遭遇地震、强风等自然灾害时，墙体很容易发生破坏，甚至引发建筑整体垮塌，严重威胁人们的生命财产安全。对空腔及后浇混凝土质量进行检测，能够全面评估墙体的质量状况，为建筑结构的安全性提供保障。在建筑的长期使用过程中，质量欠佳的双面叠合剪力墙可能引发一系列问题。墙体空腔内的空洞和不密实部位容易积聚水分，加速钢筋锈蚀，导致墙体耐久性下降，缩短建筑的使用寿命。同时，这些缺陷还可能造成墙体渗漏，影响建筑的使用功能，给用户带来极大的困扰。开展检测，能及时发现并解决潜在的质量问题，延长建筑的服役年限，降低建筑的全生命周期成本。

（2）检测依据

1、《建筑结构检测技术标准》（GB/T 50334-2019）；

2、《装配式住宅建筑检测技术标准》（JGJ/T 485-2019）；

3、《冲击回波法检测混凝土陷技术规程》（JGJ/T 411-2017）；

4、《装配式混凝土结构工程检测技术标准》（DBJ/15536-2021）。

（3）测试原理

冲击回波法：当被测对象存在缺陷时，冲击弹性波信号会产生反射，通过对提取信号的分析，结合平面成像技术可描绘缺陷的形态及空间位置。

检测原理示意图

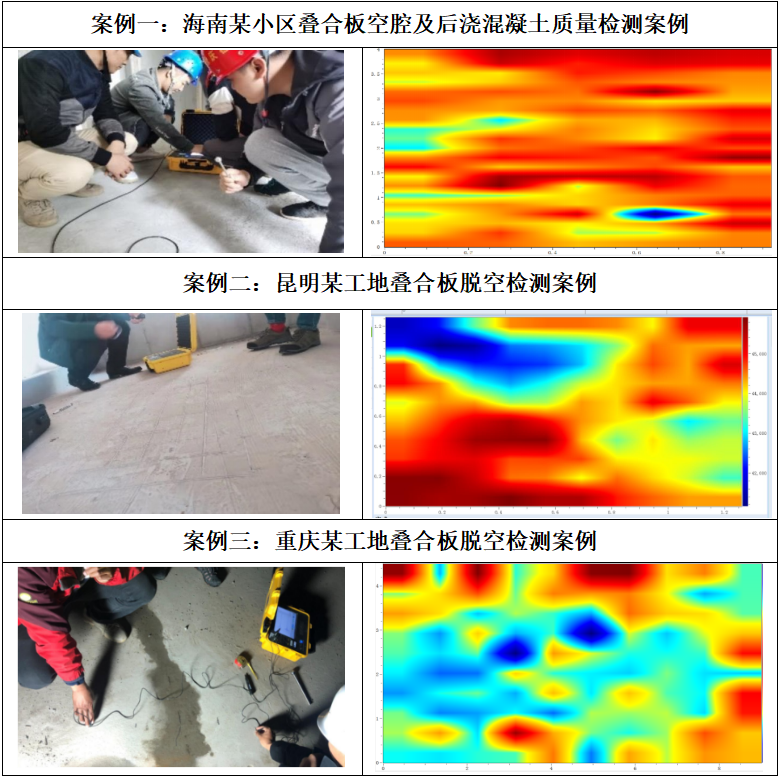

（4）工程案例
