装配式套筒灌浆质量检测技术方案

（1）背景

装配式套筒灌浆连接通过钢筋从套筒两端开口插入套筒内部，钢筋与套筒之间填充高强度微膨胀结构性灌浆料，借助灌浆料的微膨胀特性并受到套筒的围束作用，增强与钢筋、套筒之间的摩擦力实现钢筋应力传递。灌浆的质量或灌浆工艺不合格将影响预制构件的连接，进而影响结构稳定性。

（2）检测依据

1、《建筑结构检测技术标准》（GB/T 50334-2019）；

2、《装配式住宅建筑检测技术标准》（JGJ/T 485-2019）；

3、《冲击回波法检测混凝土陷技术规程》（JGJ/T 411-2017）；

4、《装配式混凝土结构检测技术标准》（DBJ/T 15-199-2020）；

5、《装配整体式混凝土结构检测技术规程》（DB32/T 3754-2020）；

6、《装配式混凝土结构工程检测技术标准》（DBJ/15536-2021）；

（3）测试原理

基于冲击回波研发的无损检测方法，检测结果相对较准确，可基本确定孔道内部灌浆缺陷位置。沿孔道纵向进行测试，激振点在孔道上方或侧方，以扫描的形式连续测试，通过信号的反射特性判断孔道内部灌浆状况。根据振动信号在传播过程中的特性变化判定灌浆缺陷的有无和位置。

冲击回波测试原理

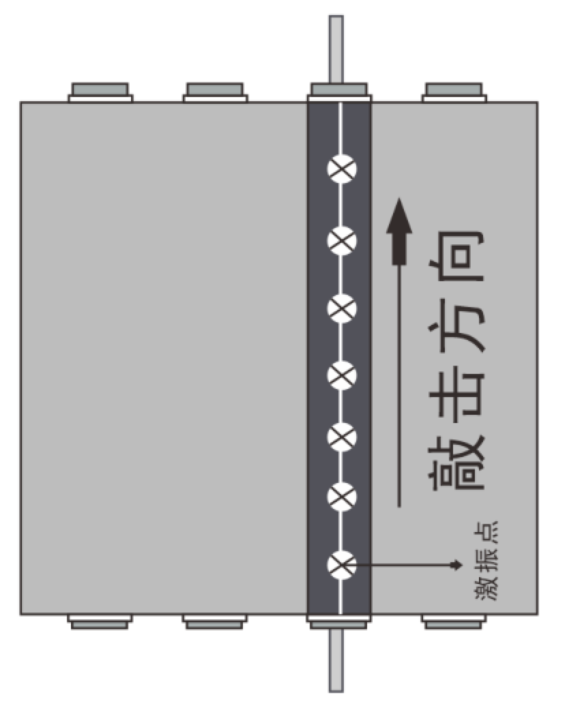

沿着管道位置，以扫描的形式连续测试（激振和受信），通过反射信号的特性测试管道内灌浆密实度状况。

冲击回波定位测试

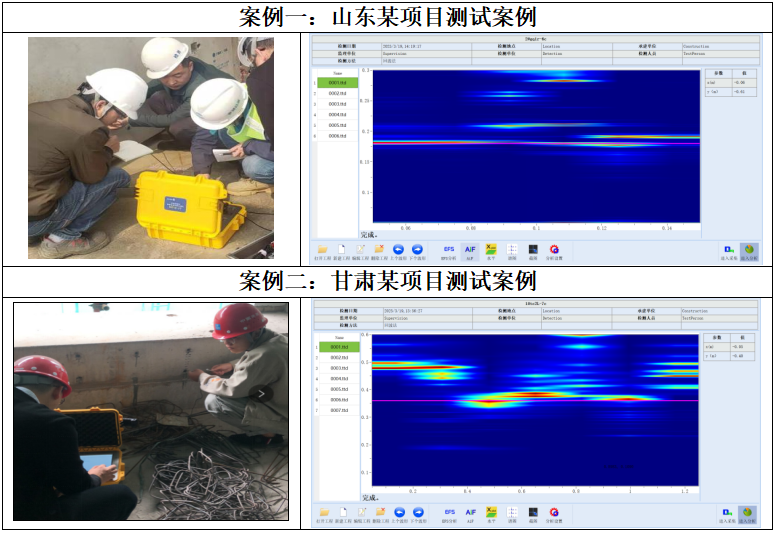

（4）工程案例
