风机及输电塔基础结构缺陷检测技术方案

（1）现状

在风机和输电塔的建设过程中，由于施工环境复杂，施工团队的技术水平存在差异，施工质量难以保证。混凝土浇筑时可能出现振捣不密实的情况，导致基础内部形成蜂窝麻面、空洞；钢筋的加工和安装若不符合规范，如钢筋间距过大、锚固长度不足，会削弱基础结构的承载能力。这些缺陷若在施工阶段未能被及时发现和纠正，风机和输电塔投入使用后，基础的实际承载能力将无法满足设计要求，给整个结构的稳定性埋下隐患。输电塔长期处于露天环境，经受强风、暴雨、地震等极端自然灾害的考验，基础结构时刻承受着复杂的动、静荷载。经过长时间的运行，基础可能出现裂缝和剥落。通过定期检测风机和输电塔的基础结构缺陷，能够及时发现潜在的安全隐患，采取有效的加固和修复措施，保障其安全运行。

（2）现有测试方案难点及新的解决方法

针对风机及输电塔基础结构缺陷检测可采用超声波法、冲击回波法、弹性波CT法。其中，钢筋太多会对超声波法产生屏蔽作用，且需要对测，及两个测试面进行检测，因此，超声波适用于混凝土结构内部钢筋较少，且混凝土体积较小的情况。冲击回波法可适用于单面进行检测，受钢筋影响小，可对浅部混凝土内部缺陷进行检测，弹性波CT法可对大体积的结构进行混凝土内部CT扫描，检测出基础混凝土内部结构情况。

（3）检测依据

1、《水工混凝土结构缺陷检测技术规程》（SL 713-2015）；

2、《冲击回波法检测混凝土缺陷技术规程》（JGJ/T 411-2017）；

3、《冲击弹性波法检测混凝土缺陷技术规程》（T/CECS 925-2021）。

（4）测试原理

1、冲击回波法

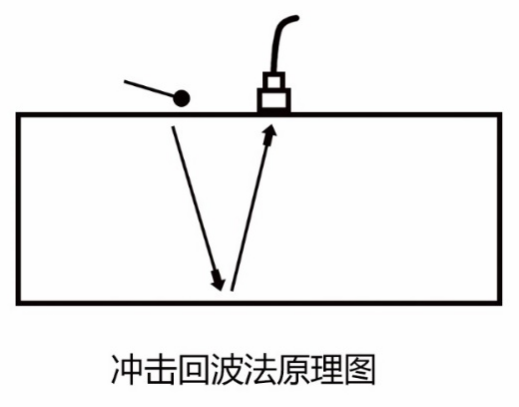

通过冲击方式产生瞬态冲击弹性波并接收冲击弹性波信号，通过分析冲击弹性波及回波的波速、波形和制品频率等参数的变化，判断混凝土结构的厚度或内部缺陷的方法。

2、弹性波CT法

该方法以冲击弹性波作为媒介，以波速和信号幅值作为计算依据，通过交叉测线对被检对象进行全方位扫描，通过对采集数据的反演、重建，得到真实反映结构内部情况分布图像，达到检测结构物内部质量的目的。

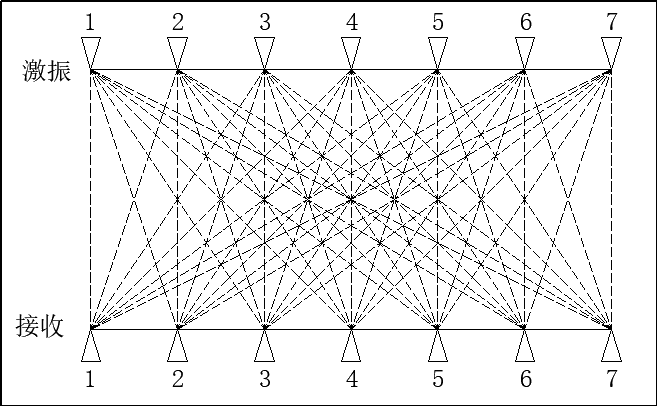

走时成像测试原理

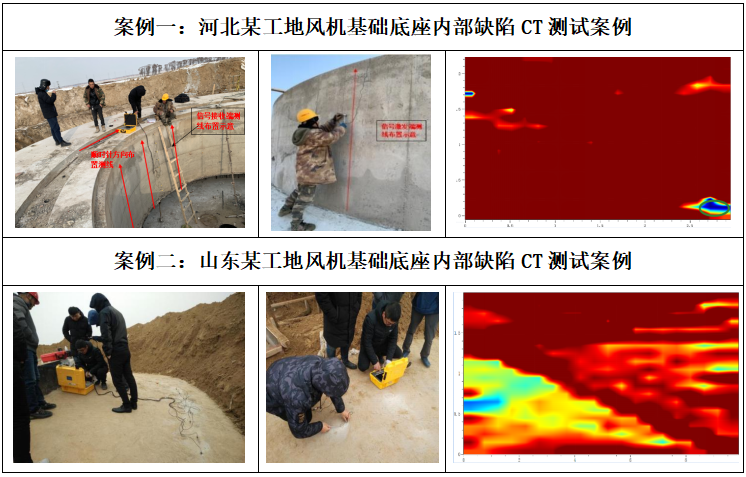

（4）工程案例
