电线杆长度及埋深检测技术方案

（1）现状

电线杆作为电力传输网络中数量庞大且至关重要的支撑部件，其长度与埋深的准确性，对电力系统的安全稳定运行、人民生命财产安全，以及社会的正常生产生活，有着深远的影响。对电线杆长度及埋深进行检测，具有极其重要的现实背景。

电线杆长期暴露于自然环境中，受雨水冲刷、土壤侵蚀以及车辆碰撞等多种因素影响，其埋深可能逐渐变浅，稳定性降低。与此同时，部分电线杆因质量问题或老化，在长度方向上出现损伤、断裂等情况。这些问题会使电线杆在正常运行或极端天气条件下，面临更大的安全风险。一旦电线杆倒塌，不仅会造成电力供应中断，影响居民生活和工业生产，还可能砸伤行人、损坏建筑物，对人民生命财产安全构成严重威胁。对电线杆长度及埋深进行检测，可以全面掌握电线杆的安全状况，及时采取加固或更换措施，消除潜在的安全隐患。

（2）现有测试方案难点及新的解决方法

由于电线杆底部埋进土中，无法直接测量，因此只能采用无损检测的方式，同时受风噪、环境静电、高压线缆等复杂现场条件影响。采用传统的反射法进行检测时，顶端存在高压电线，无法满足测试条件，因此只能采用侧面激振的方式进行。

（3）检测依据

1、《锚杆锚固质量无损检测技术规程》（JGJ/T182-2009）；

2、《水利水电工程锚杆无损检测规程》（DL/T5424-2009）。

（4）测试原理

电杆埋深检测方法采用反射波法。根据电杆的结构，电杆属于杆状构件，检测时，如下图所示：

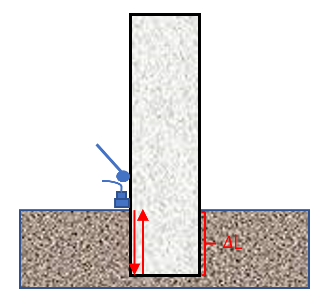

电杆埋深检测示意图

将加速度传感器固定于电杆外露段底部，在加速度传感器旁5cm左右位置敲击电杆产生弹性波，弹性波将沿着电杆杆体向下传播，在传播到电杆底部时遇到阻抗差异将产生反射信号，通过检测仪器将对反射信号提取可确定弹性波往返传播时间T，结合弹性波在电杆内传播波速V即可算出电杆埋深。

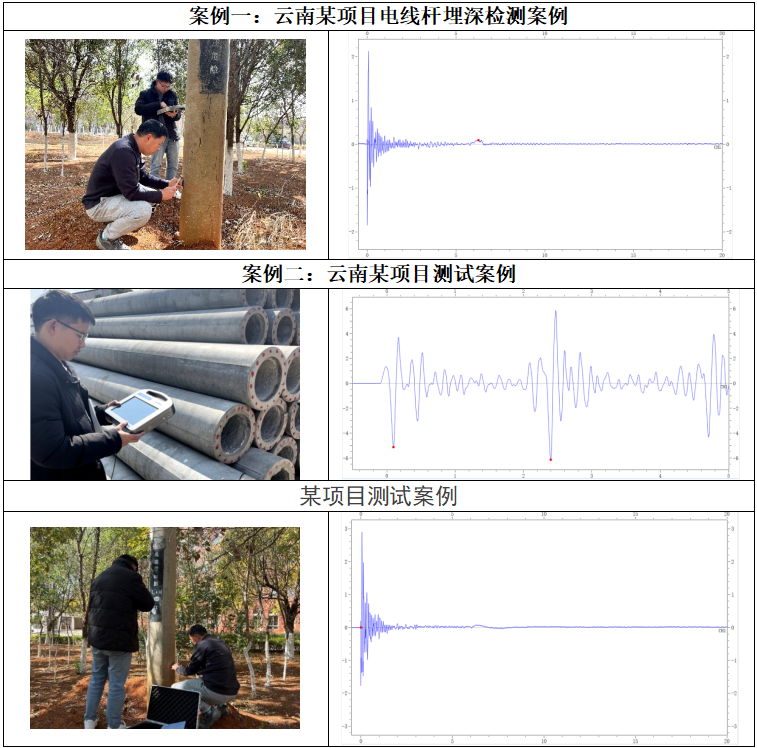

（4）工程案例
