外墙保温层脱空检测技术方案

（1）背景

建筑外墙保温系统为一种复合构造层，出现脱落现象一般在不同构造层交界处，如粘结层与基层之间、保温层与粘结层之间、抹面层与保温层之间，常见的脱落现象主要出现在保温板脱落和抹面层脱落两种，如不及时发现处理，容易造成人身财产损失，有必要对外墙保温层缺陷（脱空或脱落）进行检测。

（2）检测依据

1、《冲击回波法检测混凝土缺陷技术规程》（JGJ/T411-2017）；

2、《冲击弹性波法检测混凝土缺陷技术规程》（T/CECS 925-2021）；

3、《既有建筑外墙保温薄抹灰系统质量评估技术规程》（DB65/T 8007-2024）；

（3）检测原理

在产生脱空的部位，振动特性会发生以下变化：

1、弯曲刚度显著降低，卓越周期增长；

2、弹性波能量的逸散变缓，振动的持续时间变长；

振动法主要通过冲击诱导测试对象的振动特性（频率及持续时间）来测试、评价混凝土结构物的剥离情况。当结构产生脱空时，上述指标（卓越周期、持续时间）均有增大的趋势。

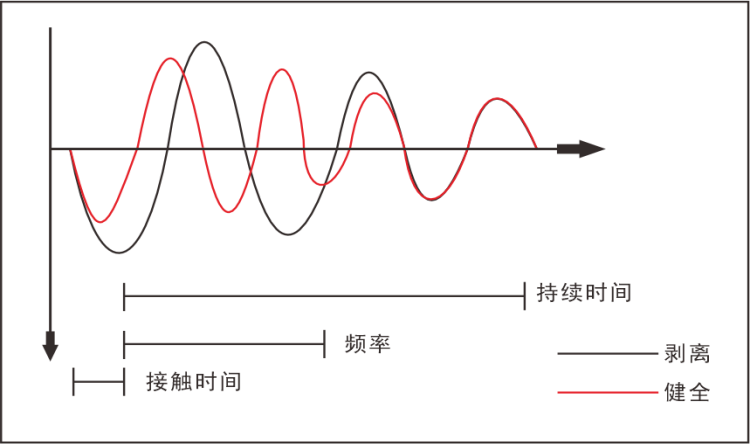

 外墙保温层脱空测试原理

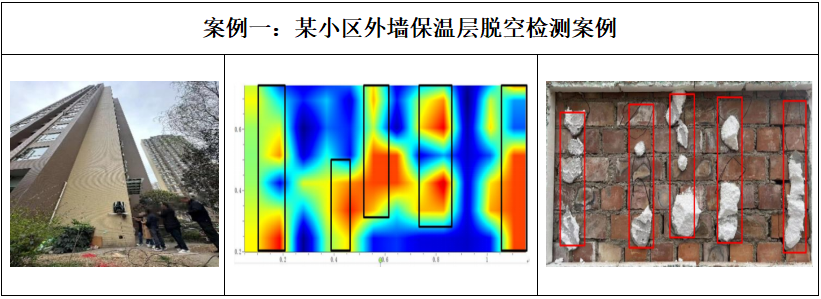

（4）工程案例
