地铁管片厚度、内部缺陷及背后注浆密实度检测方案

（1）背景

地铁管片检测在保障地铁工程质量与安全方面意义重大，以下是关于地铁管片厚度、内部缺陷及背后注浆密实度检测的背景：

1、地铁管片作为地铁隧道的主要维护结构，承担着地层压力等多种荷载。准确检测管片厚度，能确保其具备足够的强度和刚度来承受外力。检测内部缺陷可及时发现如裂缝、空洞等问题，避免这些缺陷在长期使用中发展扩大，导致管片结构破坏，进而引发隧道坍塌等严重安全事故。

2、 检测管片厚度、内部缺陷及背后注浆密实度是对地铁工程施工质量的重要检验。施工过程中，可能由于模板安装偏差、混凝土浇筑不规范等原因导致管片厚度不符合设计要求，或产生内部缺陷。通过检测可及时发现并纠正这些问题，保证工程质量符合设计及规范标准。

3、 背后注浆是管片施工中的关键环节，注浆质量直接关系到隧道的防水性能和整体稳定性。密实度检测能够有效控制注浆质量，防止出现漏浆、空洞等问题，提高隧道的防水性能和耐久性。

4、 地铁在长期运营过程中，管片结构需要承受频繁的列车振动荷载以及周围地层环境变化的影响。只有管片厚度达标、内部无缺陷且背后注浆密实，才能保证管片在长期运营条件下保持良好的性能，减少维修和更换成本，确保地铁的安全、高效运营。

5、 准确掌握管片的厚度、内部缺陷及背后注浆密实度情况，有助于制定合理的运营维护计划。对于存在问题的管片，可以提前采取加固、修复等措施，避免在运营过程中出现突发故障，影响地铁的正常运行。

（2）现有测试方案难点及新的解决方法

1、钻芯法：用专用的取芯机械从混凝土中钻取芯样通过对芯样的检看来检测混凝土的厚度、内部缺陷。取芯后会对被检测体造成一定的损坏，而且操作笨重、不够经济。因此，钻芯法常被用来在无损检测后，通过现场取样验证无损检测结果的可靠性。

2、探地雷达法：采用的是高频电磁波。探地雷达设备发射出电磁信号，当遇到不同介电常数的物质界面后，会发生反射、透射，反射回去的电磁波被探地雷达接收，透射过去的电磁波继续向前传播，直到再次遇到不同介电常数的物质界面反射回去。把接收到的电磁信号经过整理，然后通过分析电磁信号的频率、强度、时长等，得出厚度，介质种类等。但电磁波在高介电常数的物质中传播时，透射能力差，大部分电磁波都被反射回去，因此无法探测到高介电常数物质下的混凝土。故而在钢筋较多的管片中，或厚度较大、有水等介质的情况下，这种方法会出现较多的无效信号。

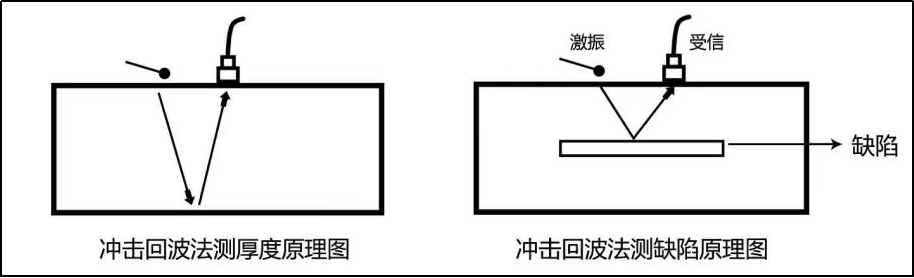

3、冲击回波法：基本测试原理是采用球形冲击锤，在结构物表面进行瞬时冲击，利用传感器来接收这一应力，脉冲激发的弹性波，在结构物底面跟顶面之间来回反复反射而生成信号，将此时域信号通过快速傅里叶变换等频域分析技术转换为反映频率域特征的频谱图（幅频曲线），进而通过分析频谱图上的频率特性来判断结构厚度、内部缺陷和质量状况。

（3）检测依据

1、《冲击回波法检测混凝土缺陷技术规程》（JGJ/T 411-2017）；

2、《冲击弹性波法检测混凝土缺陷技术规程》（T/CECS 925-2021）。

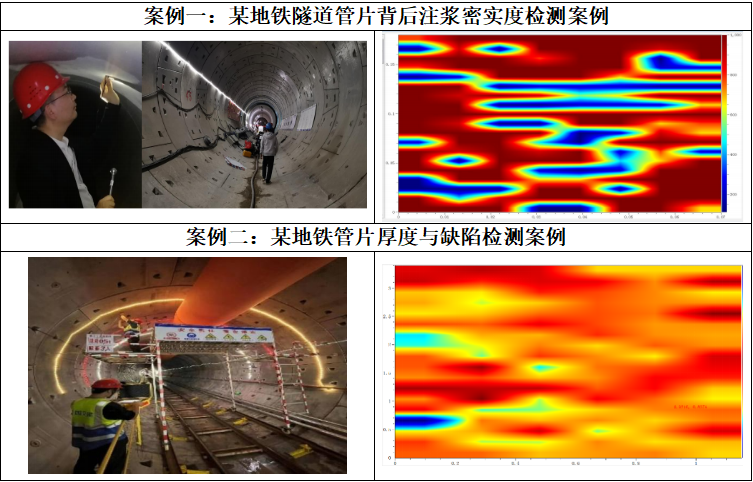

（4）工程案例
