隧道锚杆长度及密实度检测技术方案

（1）背景

在隧道工程领域，隧道的安全稳定直接关系到后续运营的顺利开展以及人员生命财产安全。隧道锚杆作为隧道初期支护的关键组成部分，在确保隧道围岩稳定方面发挥着不可替代的作用，对其长度及密实度开展检测，有着极其重要的现实背景。从施工质量把控层面来看，在隧道施工过程中，锚杆的安装质量会受到诸多因素的干扰。施工人员操作的熟练程度参差不齐，部分人员可能因经验不足，导致锚杆钻孔深度不够，进而使锚杆长度未能达到设计要求。同时，注浆环节也容易出现问题，如注浆压力设置不合理、注浆材料配比不准确，致使锚杆周围无法形成均匀、密实的注浆体，影响锚杆的锚固效果。因此，通过检测锚杆长度及密实度，能够及时发现并纠正施工过程中的质量缺陷，保障隧道初期支护满足设计标准。

在保障隧道运营安全方面，隧道建成投入使用后，会长期承受围岩压力、地下水侵蚀以及列车振动等多种复杂因素的影响。如果锚杆长度不足，在围岩压力的持续作用下，锚杆可能无法提供足够的锚固力，导致围岩松动、变形，甚至引发坍塌事故。而锚杆密实度不够，会加速锚杆的锈蚀进程，降低锚杆的承载能力，同样给隧道运营带来巨大的安全隐患。借助对锚杆长度及密实度的检测，可以提前预判隧道结构的安全状况，为后续的养护维修提供科学依据。出于隧道长期耐久性考虑，准确的锚杆长度和良好的密实度，能够有效增强隧道结构的稳定性，延长隧道的使用寿命。检测锚杆长度及密实度，有助于及时发现隧道支护系统中存在的潜在问题，采取针对性的加固措施，避免病害进一步发展，降低后期的维护成本，从长远来看，对隧道的可持续使用有着深远的意义。

（2）检测依据

1、《高速铁路隧道工程施工质量验收标准》(TB 10753-2018)；

2、《铁路隧道工程施工安全技术规程》(TB 10304-2020)；

3、《锚杆锚固质量无损检测技术规程》（JGJ/T 182-2009）；

4、《水利水电工程锚杆无损检测规程》（DL/T 5424-2009）。

（3）测试原理

锚杆长度及灌浆密实度测试，主要利用弹性波的反射特性、波形对比及衰减特性；通过弹性波的反射时间及对应波速可检测出锚杆长度，通过波形对比及衰减特性可确定锚杆注浆密实度。

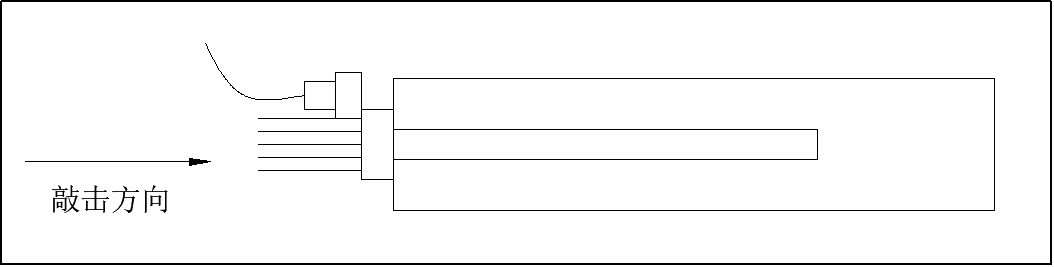

锚杆长度及密实度测试原理

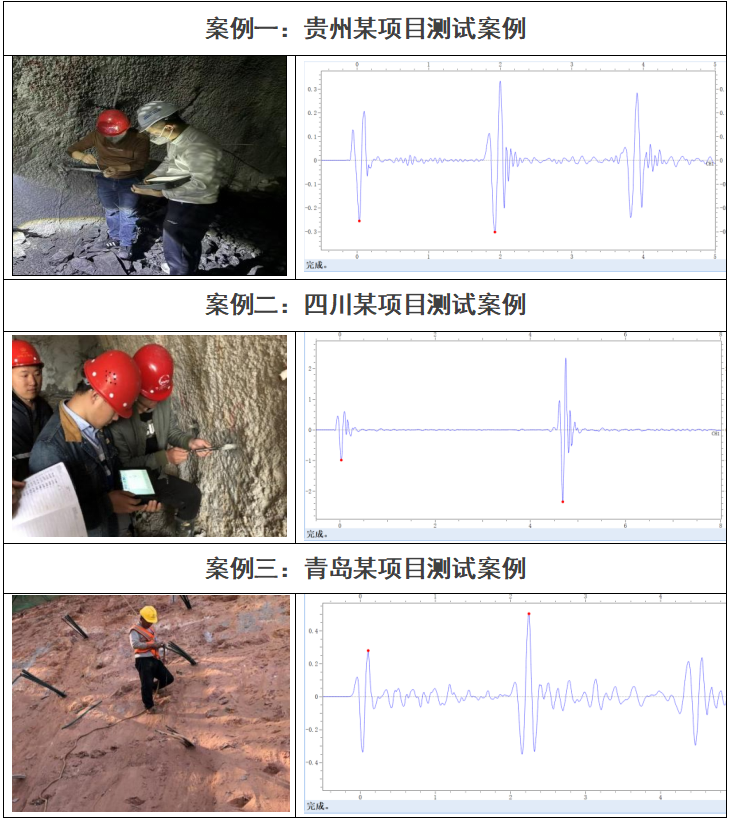

（4）工程案例
