桥梁钢混结构内部脱空及缺陷检测方案

（1）钢混结构病害现状

钢管混凝土桥梁凭借卓越的承载能力与施工便捷性，在交通建设领域占据了重要地位 。然而随着时间推移与使用频次增加，一系列病害逐渐显现。在钢管方面，锈蚀现象极为普遍。桥梁长期暴露于自然环境，雨水侵蚀、潮湿空气的渗透，使钢管表面防护层逐渐失效，引发锈蚀。沿海地区，盐雾侵蚀致使锈蚀速度大幅加快，降低钢管的壁厚与承载能力。此外，在运输与施工环节，由于操作不当，钢管常出现局部变形，如凹陷、凸起等问题，埋下安全隐患。

混凝土脱空与裂缝病害也较为突出。在施工过程中，因浇筑工艺不规范，振捣不到位，致使混凝土未能完全填充钢管，在两者间形成脱空层，严重影响结构的协同工作性能。混凝土收缩和温度应力的共同作用，还会导致混凝土出现裂缝。随着时间推移，裂缝不断扩展，不仅降低结构的耐久性，还可能引发钢筋锈蚀。连接部位同样面临严峻考验。节点焊缝开裂、螺栓松动的现象时有发生。由于节点是应力集中区域，在车辆荷载反复作用下，连接部位承受较大的剪切力和拉力，导致焊缝疲劳开裂、螺栓松动。而支座老化、变形和移位，不仅影响桥梁的正常伸缩，还会改变桥梁的受力状态，加速结构病害的发展。此外，由于设计时对桥梁振动特性考虑不周，或在运营过程中遭遇特殊气候条件与车辆荷载，部分桥梁出现了振动过大的问题。这不仅影响行车舒适性，还会引发结构疲劳，缩短桥梁的使用寿命。综上所述，钢管混凝土桥梁病害的多样性与复杂性，迫切需要系统的检测、评估与维修加固措施，以保障桥梁的安全运营。

（2）现有测试方案难点及新的解决方法

敲击法（敲击法完全依靠检测人员的经验去判断，难免有误差）；超声波法(超声波法是目前研究成果最多的一种检测方法，但在实际检测过程中，信号会沿着钢结构进行传播，无法准确检测出内部缺陷)；钻孔法（钻孔法可以准确测量脱空深度，但该方法为有损检测，因而无法大规模应用，只能用做上述检测方法的补充）。

以上几种方法都存在一定的局限性，现场实际检测中存在或多或少的问题。冲击弹性波法是目前较为有效可行的方法。（通过冲击使得结构表面产生振动；结构脱空与否，结构振动信号的相位、幅度、频率等特征信息会发生变化，根据这一系列特征判断钢结构与混凝土接触表面是否存在脱空；采用对测的方式，通过对混凝土内弹性波波速及波幅的计算分析钢管混凝土的内部缺陷）。

（3）检测依据

1、《公路桥梁技术状况评定标准》（JTG/T H21-2011）；

2、《公路工程质量检测评定标准》（JTG/F80-1-2017）；

3、《冲击弹性波法检测混凝土缺陷技术规程》（T/CECS 925-2019）。

（4）测试原理

1、信号特征法

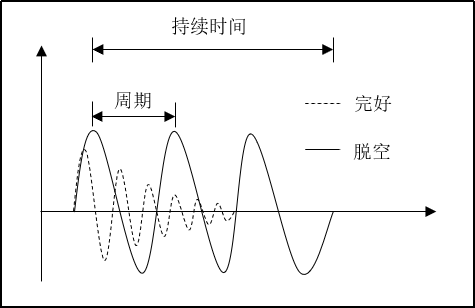

通过冲击使得结构表面产生振动；结构脱空与否，结构振动信号的相位、幅度、频率等特征信息会发生变化，根据这一系列特征判断钢结构与混凝土接触表面是否存在脱空。

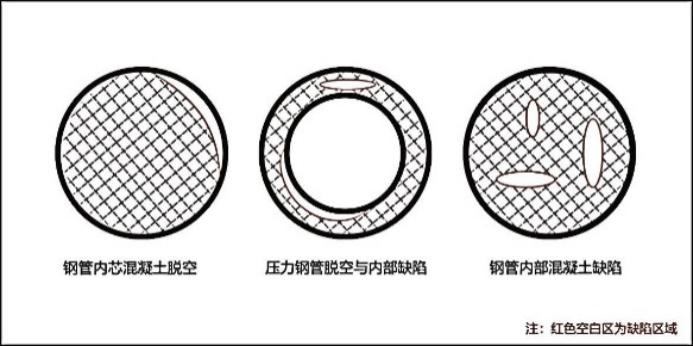

钢管或钢板混凝土缺陷模型及测试原理

2、走时成像信号综合迭代

该方法以冲击弹性波作为媒介，以波速和信号幅值作为计算依据，通过交叉测线对被检对象进行全方位扫描，通过对采集数据的反演、重建，得到真实反映结构内部情况分布图像，达到检测结构物内部质量的目的。

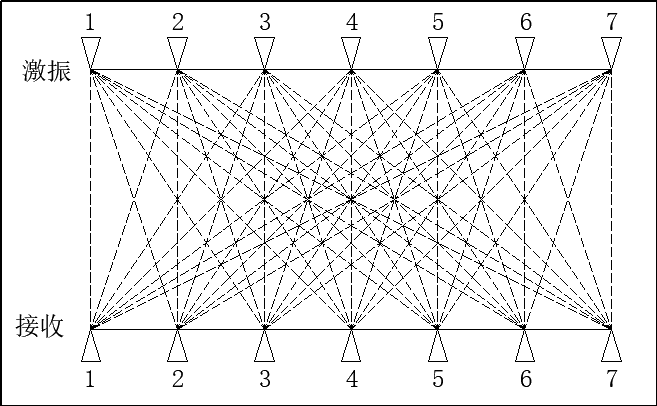

走时成像测试原理

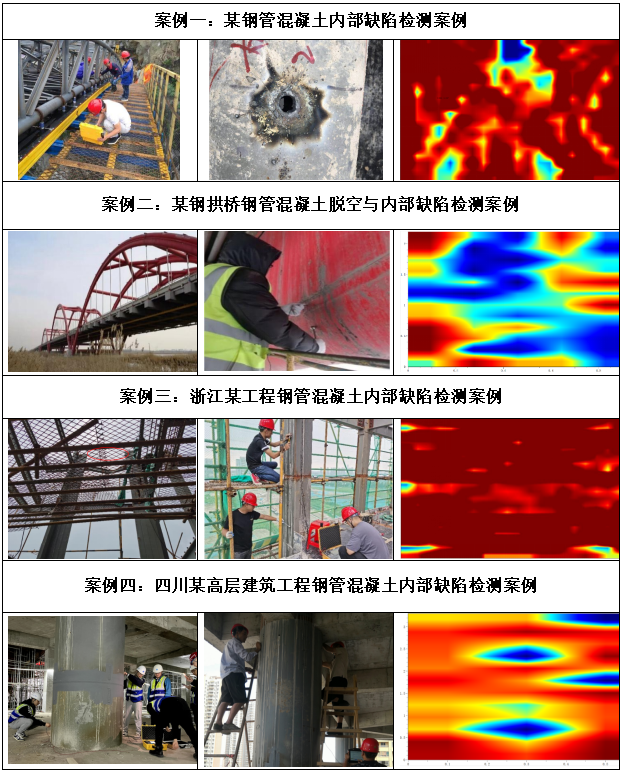

（5）工程案例
