高边坡锚索长度及密实度检测技术方案

（1）现状

高边坡锚索施工缺陷主要在于：钻孔深度未达到设计孔深；锚索组装锚固段+自由端+外露张拉段不符合设计要求；注浆不密实；锚索预应力张拉未达到要求有效预应力值；

（2）现有测试方案难点及解决方法

高边坡锚索长度及密实度检测采用反射波法，即根据识别入射波信号遇到锚索底部的反射信号计算锚索长度，再根据锚索反射波能量大小与入射波能量大小比值计算得到锚索密实度。

现有检测技术难点在于锚索的长度较长，能量衰减大，底部反射信号难以识别。因此，需要检测出高边坡长度及密实度需要从两方面入手：

1、检测设备的硬件水平：

由于锚索长度较长，信号衰减很快，因此，底部信号是非常微弱，传感器的频响范围要足够，灵敏度高，仪器主机对信号的处理能力要强，能够滤掉杂波信号，对需要识别的底部信号能够放大；

2、激振信号：

震源信号应采用低频信号，高频信号衰减快，难以到达锚索底部，常采用不锈钢锤或者特制的激振锥。

（3）检测依据

1、《锚杆锚固质量无损检测技术规程》（JGJ/T 182-2009）；

2、《水利水电工程锚杆无损检测规程》（DL/T 5424-2009）；

3、《铁路隧道锚杆支护技术规范》（Q/CR 9248-2020）。

（4）测试原理

锚索长度及灌浆密实度测试，主要利用弹性波的反射特性、频率变化特性、波形对比及衰减特性；通过弹性波的反射时间及对应波速可检测出锚索长度，通过波形对比及衰减特性可确定锚索灌浆密实度。

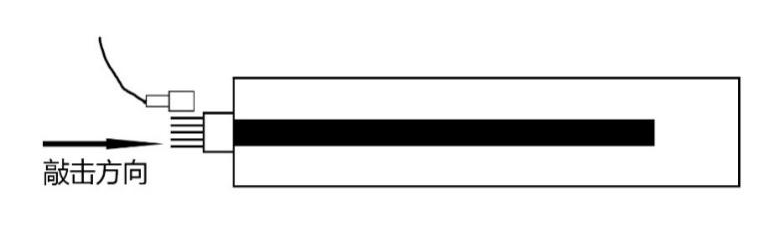

检测原理示意图

（5）工程案例
