钢绞线截断后锚下有效预应力检测方案

（1）背景

钢绞线截断后锚下有效预应力检测有其特定的背景，主要包括以下方面：

1、确保结构安全：在桥梁、建筑等结构中，预应力钢绞线是提供预应力的关键部件。准确检测锚下有效预应力，能及时发现预应力损失情况，避免因预应力不足导致结构开裂、变形过大等安全隐患，确保结构在使用过程中的安全性和耐久性。

2、施工质量控制：施工过程中，预应力施加的准确性对结构性能至关重要。通过检测锚下有效预应力，可以验证施工过程中预应力施加是否符合设计要求，及时发现张拉工艺、材料性能等方面存在的问题，以便采取措施进行改进，保证施工质量。

3、满足设计要求：设计时根据结构的使用功能和受力特点，对预应力钢绞线的锚下有效预应力有明确的设计值。检测是为了确保实际的有效预应力与设计值相符，使结构能够按照设计预期进行工作，发挥出最佳的力学性能。

4、工程验收需要：在工程验收阶段，锚下有效预应力检测结果是评估工程是否达到设计标准和验收规范的重要依据之一。只有检测结果合格，才能保证工程顺利通过验收，交付使用。

5、有效预应力检测的重要性不言而喻，但市场上的其余预应力检测设备只适用于施工期钢绞线未截断的情况，那么对于端头已被截断后的钢绞线，有效预应力如何检测是需要解决的工程难题。

（2）检测依据

1、《公路混凝土桥梁预应力施工质量检验评定技术规程》（DB35/T 1638-2017）；

2、《公路桥梁后张法预应力施工技术规范》（DB33/T 2154-2018）；

3、《重庆市市政基础设施工程预应力施工质量验收规范》（DBJ50-134-2017）；

4、《公路混凝土桥梁预应力施工质量检测评定技术规程》（DB35/T 1638-2017）；

5、《公路桥梁锚口有效预应力检测技术规程》（DB14/T 1717-2018）；

6、《桥梁有效预应力检测技术规程》（DB53/T810-2016）；

7、《桥梁锚下预应力检测技术规程》（DBJ52/T106-2021）。

（3）检测方法及原理

检测方法仍采用反拉法（又称二次张拉法），只需在检测时先通过特制的工装件对钢绞线进行接长,在延长的单根钢绞线上安装集成式智能前端，千斤顶启动后钢绞线被张拉，当反拉力小于原有预应力时，夹片对钢绞线有紧固力，内部钢绞线不会发生位移。当反拉力略大于原有预应力时，夹片与内部钢绞线一道发生微小位移，集成式智能前端可根据夹片动作状态自动计算测试力值。

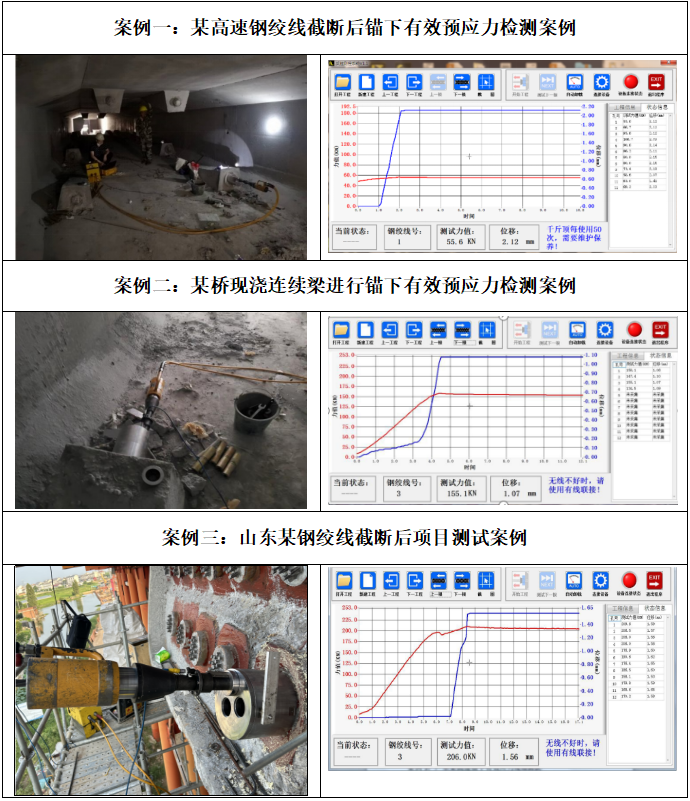

（4）工程案例
